TL2-20ZPNC-8C

产品系列：区域光幕

· 光同步 · 分辨率 25mm · 光轴数 8轴 · 保护高度 140mm · 自动复位，PNP/NPN输出

关键字：

所属分类：

区域光幕

光幕/光栅

E-mail：

技术参数

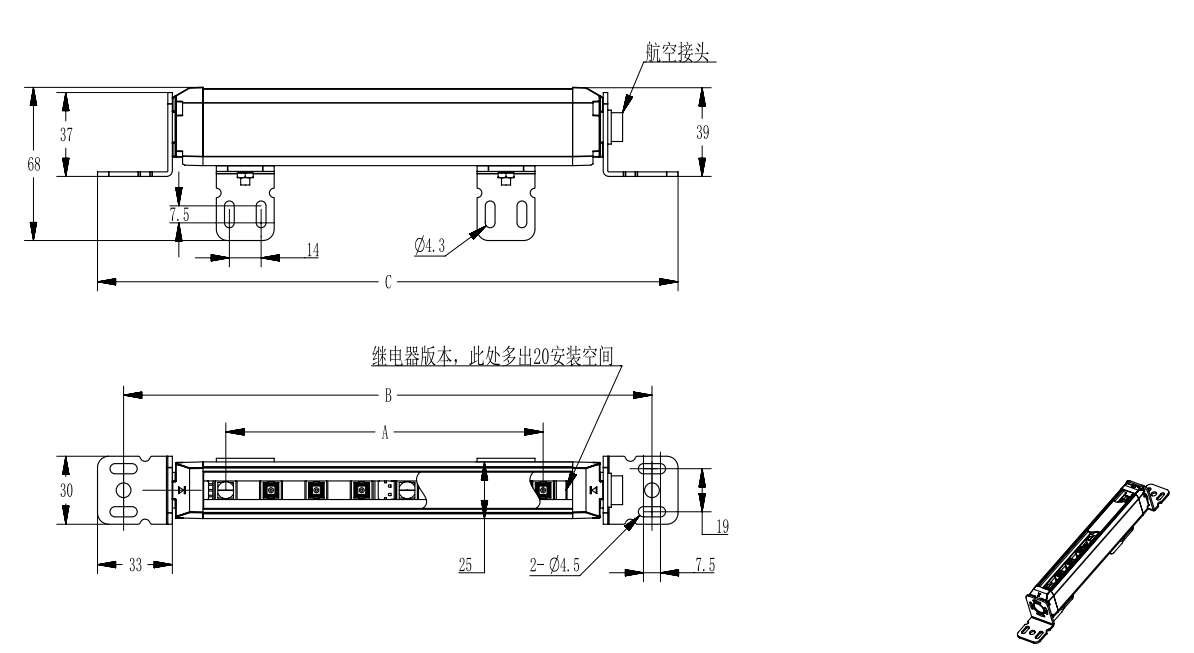

尺寸结构

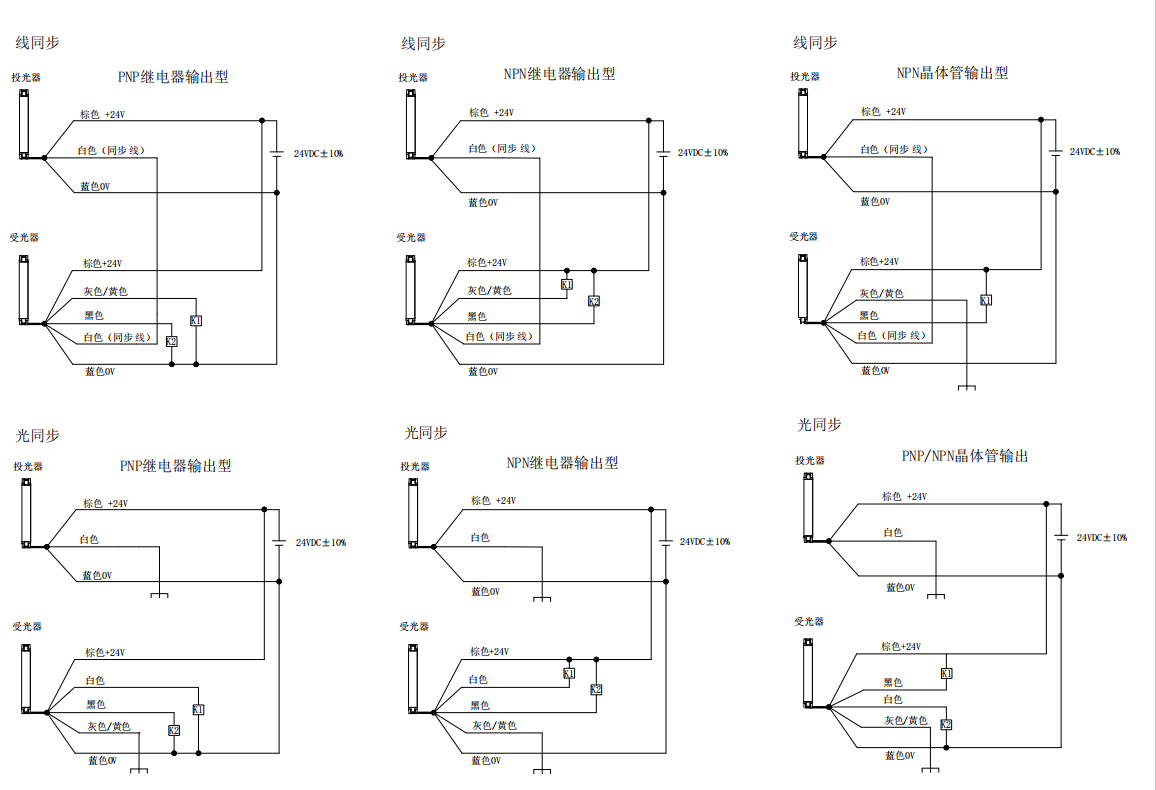

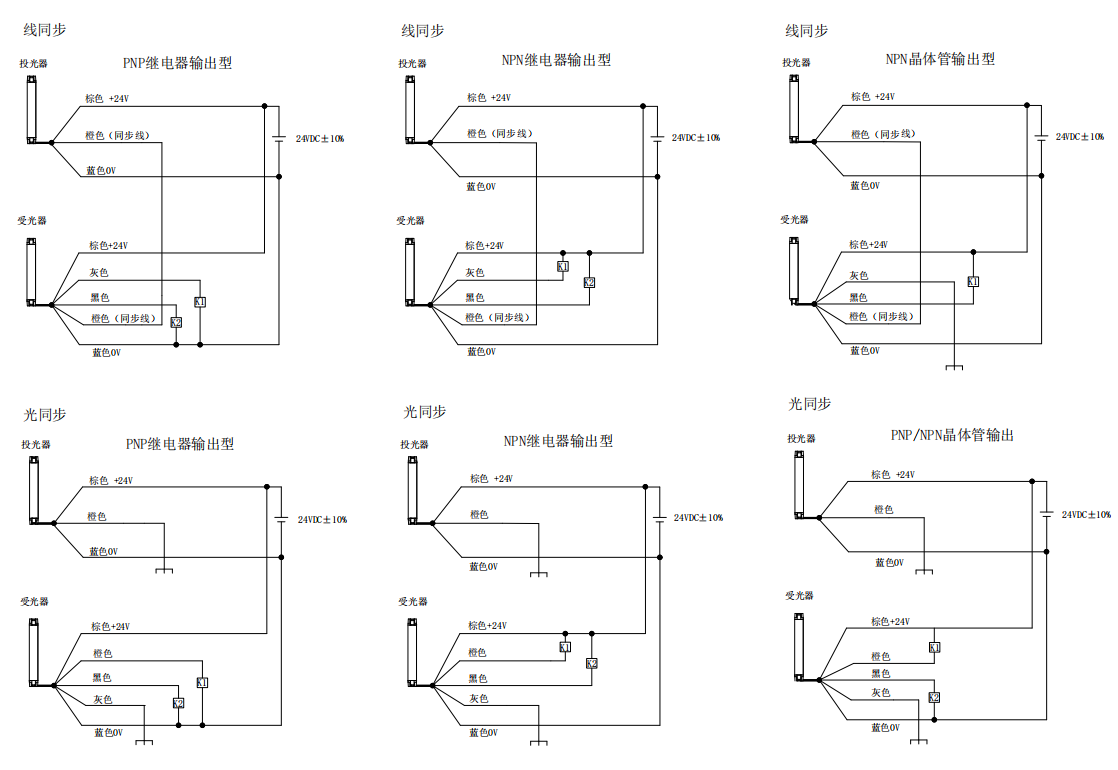

电路图

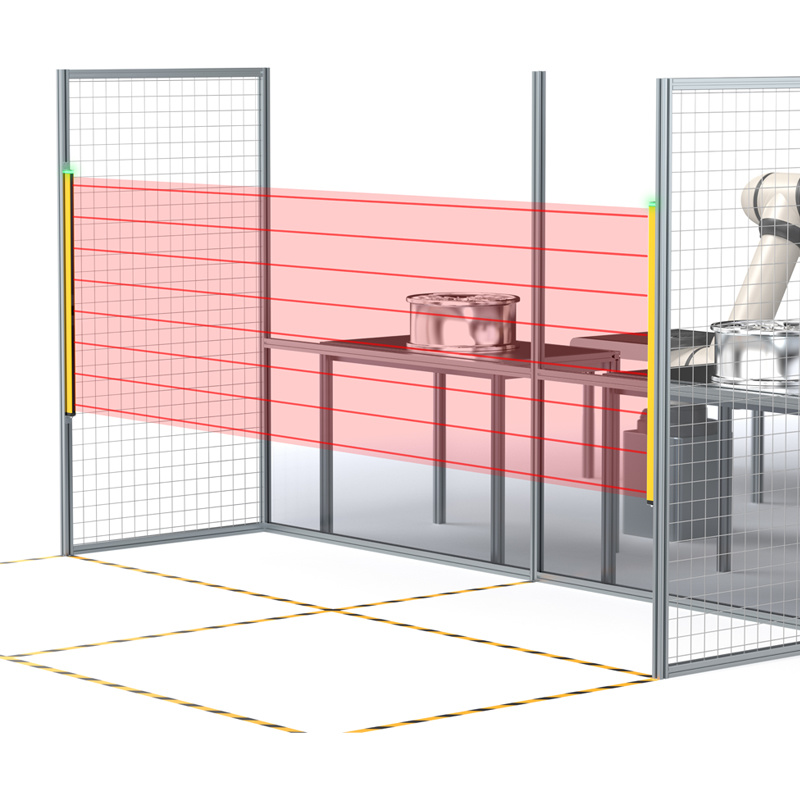

产品应用

产品证书

资料下载

型号		TL2-20ZPNC- □ C（注 4）	TL2-40ZPNC- □ C（注 4）
检测幅度（防护高度）		60-1020mm	40-1000mm
检测距离（有效距离）（注 2）		0-9m
光轴间距		20mm	40mm
最小检测物（注 4）		φ25mm不透明物体	φ45mm不透明物体
电源电压		24VDC±10% 脉动 P-P10% 以下
消耗电流		投光器：20mA 以下；受光器：40mA 以下
同步类型		光学同步
响应时间		＜ 60ms	＜ 30ms
输出信号		( 一路 PNP，一路 NPN)，继电器输出型
内部保护		电源逆极性保护，过压欠压保护，过载、过流保护
防护等级		IP65
环境性能	工作温度	﹣ -10℃ ~ +55℃
	储存温度	﹣ -25℃ ~ +70℃
	使用环境照明度	白炽灯：受光面照明度 3500lx 以下
	耐电压 / 绝缘电阻	AC1,000V 1 分钟所有电源连接端子与外壳之间，所有电源连接端子与外壳之间，20MΩ 以上，基于 DC500V 的高阻表
	耐振动 / 耐冲击	频率 10 ～ 55Hz 双振幅 0.75mm X，Y 和 Z 方向各 2 小时加速度约 300m/s2（约 30G）X,Y 和 Z 方向各 3 次
指示灯	投光器	上电正常亮绿灯，电源异常，过压欠压，过流过载亮红灯
	受光器	光路正常对齐亮绿灯，光路被遮挡亮红灯；电源异常，过压欠压，过流过载红灯闪烁
投光元件		红外 LED（光源波长：870mm）
材质		本体外壳：铝；盖：PBT；检测面：聚碳酸酯
连接方式		连接器连接
配线长度（注 3）		标配 2.5m 带连接头
附件		传感器安装支架：投光器用、受光器用 2 个一套
