GS11-D-NOT-500Y

产品系列：超薄型光电传感器

· 输出方式：NPN NO · 连接方式：电缆式 · 检测方式：对射式 · 检测距离：0-500mm · 反应时间：10ms以下

关键字：

超薄型光电传感器 GS11对射款

所属分类：

光电传感器

超薄型

E-mail：

sales@sakady.cn

索取报价

返回列表

技术参数

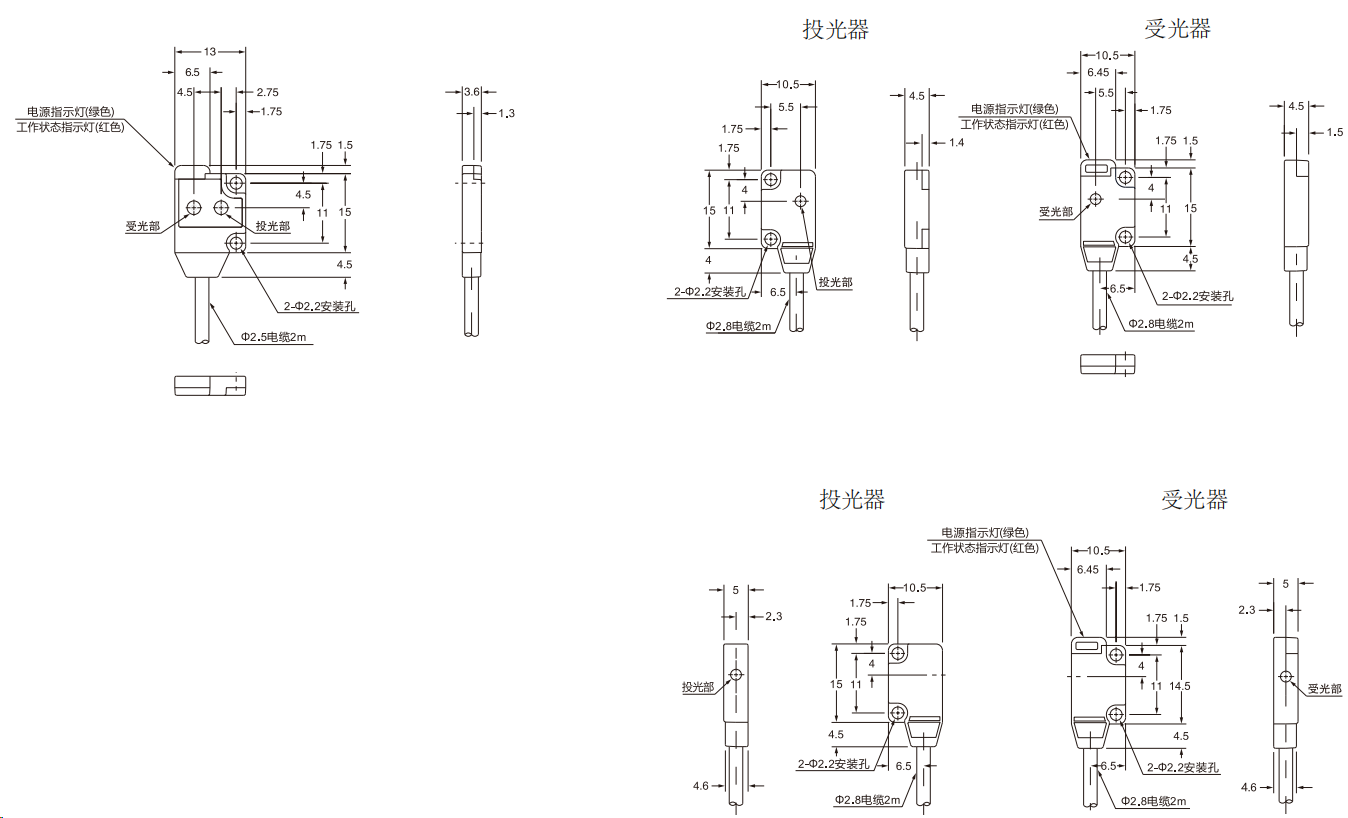

尺寸结构

电路图

文件下载链接

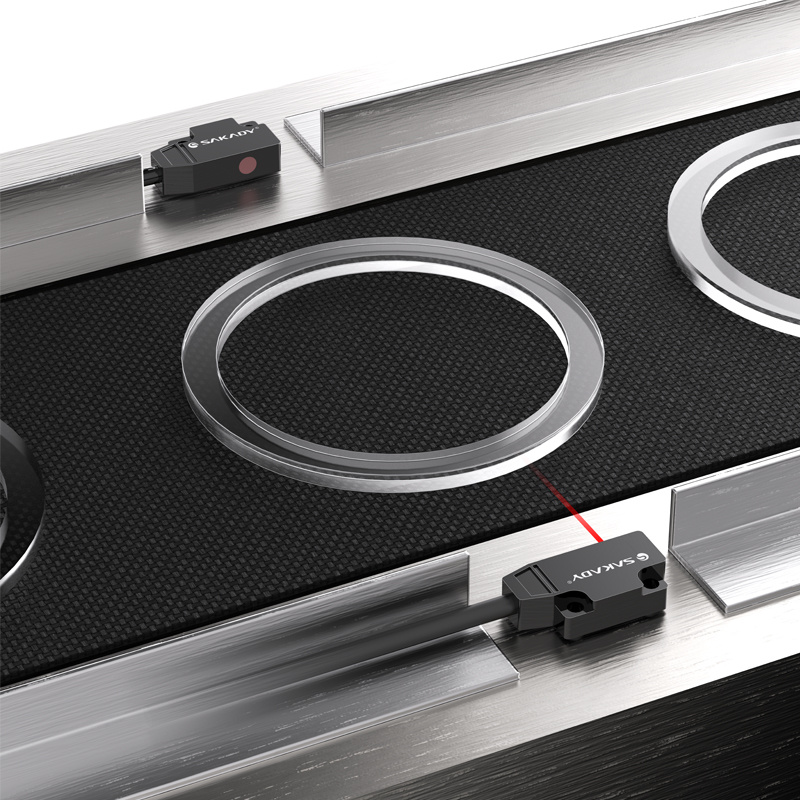

产品应用

产品证书

资料下载

类型			对射式			漫反射式
连接方式			引线式			引线式
			正面检测		侧面检测	正面检测
型号		NPN NO	GS11-D-NOT-500Y		GS11F-D-NOT-500Y	GS11-D-NOD-30Y
		NPN NC	GS11-D-NCT-500Y		GS11F-D-NCT-500Y	GS11-D-NCD-30Y
		PNP NO	GS11-D-POT-500Y		GS11F-D-POT-500Y	GS11-D-POD-30Y
		PNP NC	GS11-D-PCT-500Y		GS11F-D-PCT-500Y	GS11-D-PCD-30Y
检测距离		0 ～ 500mm				2~25mm
光源		红光 LED（投光波峰波长630nm，调制式）
最小检测物体		¢4mm 以上的不透明的物体（投光器与受光器之间的设定距离：500m）				¢0.1mm铜线（设定距离10mm）
回差		-				检测距离的15%以下
电源电压		12 ～ 24V DC±10%，脉动（P-P）：10% 以下
消耗电流		投光器：10mA 以下，受光器：10mA 以下				13mA 以下
输出		<NPN 输出型 > NPN 开路集电极晶体管 ·外加电压：最大30VDC输出和0V之间） ·最大流入电流：50mA ·残余电压：2 V 以下		<PNP 输出型 > PNP 开路集电极晶体管 ·外加电压：最大30VDC输出和+V之间） ·最大流出电流：50mA ·残余电压：2V 以下
短路保护		配备
反应时间		10ms以下				5ms以下
动作指示灯		红色 LED 指示灯（输出 ON 时亮起），对射式位于受光器上				红色 LED 指示灯
电源指示灯		绿色 LED 指示灯				绿色 LED 指示灯
环境性能	污染度	3（工业环境）
	保护构造	IP64（IEC）
	使用环境温度	-25 ～ +55℃（注意不可结露、结冰），存储时： -30 ～ +70℃
	使用环境湿度	35% ~85% RH，存储时35% ~85% RH
	使用环境照明度	白炽灯： 3, 000Lux 以下 / 太阳光：10, 000Lux 以下
	EMC	EN 60947-5-2
	耐电压	在所有连接的电源端子与外壳间接入交流电压 500V，持续 1 分钟
	耐振动	在 X、Y 和 Z 各方向上可承受频率为 10 ～ 55Hz，振幅为 1.5mm 的振动达 2小时
	耐冲击	在 X、Y 和 Z 各方向上可承受加速度为 500m/s2的冲击3次
材质		外壳：ABS，透镜：PMMA
电缆		2 芯、3 芯（橡皮电缆 , 长 2m)				3芯（橡皮电缆 , 长 2m)
附件		安装架一套				安装架一套
